Gebo plast

Plastové svěrné spojky a navrtávky pro vodovodní trubky z PE podle DIN 8074 respektive EN 12201

Tlakové stupně:

Při teplotě do 25 °C udělujeme schválení našim kompresním tvarovkám 16 – 63 mm pro PN 16 a 75 – 110 mm pro PN 10. Změny tlakového stupně ve vztahu k teplotě jsou uvedeny v následující tabulce.

Teplota v °C	0 až 25	26 až 35	36 až 45
16 – 63	16	45424	10
75–110	10	8	6

Rychlý výběr:

Závitové připojení – s vnitřním závitem
Závitové připojení – s vnějším závitem
Spojení, oboustranně – svěrné spojení
Spojení – redukováné
T-kus – pro tři svěrná spojení
T-kus – pro tři svěrná spojení, redukovaný
T-kus – s vnějším závitem
T-kus – s vnitřním závitem

Koleno – oboustranně svěrné spojení
Koleno – s vnějším závitem
Koleno – s vnitřním závitem
Přírubový hrdlový kus
Nástěnka – s úchytem na zed’ a odbočkou s vnitřním závitem
Zátka
Třmeny s navrtávkou – se dvěma upevňovacími šrouby
Třmeny s navrtávkou – se čtyřmi upevňovacími šrouby

Závitové připojení – s vnitřním závitem

DN	Vnější průměr trubky-Ø [mm] x závit	Výrobek č.	BJ
10	16 x 1/2"	13011601	10
10	16 x 3/4"	13011602	10
15	20 x 1/2"	13012001	10
15	20 x 3/4"	13012002	10
20	25 x 1/2"	13012501	10
20	25 x 3/4"	13012502	10
20	25 x 1"	13012503	10
25	32 x 1/2"	13013201	10
25	32 x 3/4"	13013202	10
25	32 x 1"	13013203	10
25	32 x 1 1/4"	13013204	10
32	40 x 1"	13014003	5
32	40 x 1 1/4"	13014004	5
32	40 x 1 1/2"	13014005	5
40	50 x 1 1/4"	13015004	5
40	50 x 1 1/2"	13015005	5
40	50 x 2"	13015006	5
50	63 x 1 1/4"	13016304	5
50	63 x 1 1/2"	13016305	5
50	63 x 2"	13016306	5
65	75 x 2"	13017506	1
65	75 x 2 1/2"	13017507	1
80	90 x 2 1/2"	13019007	1
80	90 x 3"	13019008	1
100	110 x 3"	130111008	1
100	110 x 4"	130111009	1

Závitové připojení – s vnějším závitem

DN	Vnější průměr trubky-Ø [mm] x závit	Výrobek č.	BJ
10	16 x 1/2"	13001601	10
10	16 x 3/4"	13001602	10
15	20 x 1/2"	13002001	10
15	20 x 3/4"	13002002	10
20	25 x 1/2"	13002501	10
20	25 x 3/4"	13002502	10
20	25 x 1"	13002503	10
25	32 x 3/4"	13003202	10
25	32 x 1"	13003203	10
25	32 x 1 1/4"	13003204	10
32	40 x 1"	13004003	5
32	40 x 1 1/4"	13004004	5
32	40 x 1 1/2"	13004005	5
40	50 x 1 1/4"	13005004	5
40	50 x 1 1/2"	13005005	5
40	50 x 2"	13005006	5
50	63 x 1 1/2"	13006305	5
50	63 x 2"	13006306	5
50	63 x 2 1/2"	13006307	5
65	75 x 2"	13007506	1
65	75 x 2 1/2"	13007507	1
65	75 x 3"	13007508	1
80	90 x 2"	13009006	1
80	90 x 2 1/2"	13009007	1
80	90 x 3"	13009008	1
80	90 x 4"	13009009	1
100	110 x 3"	130011008	1
100	110 x 4"	130011009	1

Spojení, oboustranně – svěrné spojení

DN	Vnější průměr trubky-Ø [mm]	Výrobek č.	BJ
10	16 x 16	130216	10
15	20 x 20	130220	10
20	25 x 25	130225	10
25	32 x 32	130232	10
32	40 x 40	130240	5
40	50 x 50	130250	5
50	63 x 63	130263	5
65	75 x 75	130275	1
80	90 x 90	130290	1
100	110 x 110	1302110	1

Spojení – redukováné

DN	Vnější průměr trubky-Ø [mm]	Výrobek č.	BJ
15 x 10	20 x 16	13062016	10
20 x 15	25 x 20	13062520	10
25 x 20	32 x 25	13063225	10
32 x 20	40 x 25	13064025	5
32 x 25	40 x 32	13064032	5
40 x 20	50 x 25	13065025	5
40 x 25	50 x 32	13065032	5
40 x 32	50 x 40	13065040	5
50 x 32	63 x 40	13066340	5
50 x 40	63 x 50	13066350	5
65 x 40	75 x 50	13067550	1
65 x 50	75 x 63	13067563	1
80 x 50	90 x 63	13069063	1
80 x 65	90 x 75	13069075	1
100 x 80	110 x 90	130611090	1

T-kus – pro tři svěrná spojení

DN	Vnější průměr trubky-Ø [mm]	Výrobek č.	BJ
10	16 x 16 x 16	131016	10
15	20 x 20 x 20	131020	10
20	25 x 25 x 25	131025	10
25	32 x 32 x 32	131032	10
32	40 x 40 x 40	131040	5
40	50 x 50 x 50	131050	5
50	63 x 63 x 63	131063	5
65	75 x 75 x 75	131075	1
80	90 x 90 x 90	131090	1
100	110 x 110 x 110	1310110	1

T-kus – pro tři svěrná spojení, redukovaný

DN	Vnější průměr trubky-Ø [mm]	Výrobek č.	BJ
20 x 15	25 x 20 x 25	13122520	10
25 x 20	32 x 25 x 32	13123225	10
32 x 25	40 x 32 x 40	13124032	5
40 x 32	50 x 40 x 50	13125040	5
50 x 40	63 x 50 x 63	13126350	5

T-kus – s vnějším závitem

DN	Vnější průměr trubky-Ø [mm] x závit	Výrobek č.	BJ
10	16 x 1/2" x 16	13111601	10
10	16 x 3/4" x 16	13111602	10
15	20 x 1/2" x 20	13112001	10
15	20 x 3/4" x 20	13112002	10
20	25 x 1/2" x 25	13112501	10
20	25 x 3/4" x 25	13112502	10
20	25 x 1" x 25	13112503	10
25	32 x 3/4" x 32	13113202	10
25	32 x 1" x 32	13113203	10
32	40 x 1 1/4" x 40	13114004	5
32	40 x 1 1/2" x 40	13114005	5
40	50 x 1 1/2" x 50	13115005	5
40	50 x 2" x 50	13115006	5
50	63 x 2" x 63	13116306	5
65	75 x 2 1/2" x 75	13117507	1
65	75 x 3" x 75	13117508	1
80	90 x 3" x 90	13119008	1
80	90 x 4" x 90	13119009	1
100	110 x 4" x 110	131111009	1

T-kus – s vnitřním závitem

DN	Vnější průměr trubky-Ø [mm] x závit	Výrobek č.	BJ
10	16 x 1/2" x 16	13041601	10
10	16 x 3/4" x 16	13041602	10
15	20 x 1/2" x 20	13042001	10
15	20 x 3/4" x 20	13042002	10
20	25 x 1/2" x 25	13042501	10
20	25 x 3/4" x 25	13042502	10
20	25 x 1" x 25	13042503	10
25	32 x 1/2" x 32	13043201	10
25	32 x 3/4" x 32	13043202	10
25	32 x 1" x 32	13043203	5
32	40 x 1" x 40	13044003	5
32	40 x 1 1/4" x 40	13044004	5
32	40 x 1 1/2" x 40	13044005	5
40	50 x 1 1/4" x 50	13045004	5
40	50 x 1 1/2" x 50	13045005	5
40	50 x 2" x 50	13045006	5
50	63 x 1 1/2" x 63	13046305	5
50	63 x 2" x 63	13046306	1
65	75 x 2" x 75	13047506	1
65	75 x 2 1/2" x 75	13047507	1
65	75 x 3" x 75	13047508	1
80	90 x 2 1/2" x 90	13049007	1
80	90 x 3" x 90	13049008	1
80	90 x 4" x 90	13049009	1
100	110 x 4" x 110	130411009

Koleno – oboustranně svěrné spojení

DN	Vnější průměr trubky-Ø [mm] x závit	Výrobek č.	BJ
10	16 x 16	130816	10
15	20 x 20	130820	10
20	25 x 25	130825	10
25	32 x 32	130832	10
32	40 x 40	130840	5
40	50 x 50	130850	5
50	63 x 63	130863	5
65	75 x 75	130875	1
80	90 x 90	130890	1
100	110 x 110	1308110	1

Koleno – s vnějším závitem

DN	Vnější průměr trubky-Ø [mm] x závit	Výrobek č.	BJ
10	16 x 1/2"	13091601	10
10	16 x 3/4"	13091602	10
15	20 x 1/2"	13092001	10
15	20 x 3/4"	13092002	10
20	25 x 1/2"	13092501	10
20	25 x 3/4"	13092502	10
20	25 x 1"	13092503	10
25	32 x 3/4"	13093202	10
25	32 x 1"	13093203	10
32	40 x 1"	13094003	5
32	40 x 1 1/4"	13094004	5
32	40 x 1 1/2"	13094005	5
40	50 x 1 1/2"	13095005	5
40	50 x 2"	13095006	5
50	63 x 2"	13096306	5
65	75 x 2 1/2"	13097507	1
65	75 x 3"	13097508	1
80	90 x 3"	13099008	1
80	90 x 4"	13099009	1
100	110 x 4"	130911009	1

Koleno – s vnitřním závitem

DN	Vnější průměr trubky-Ø [mm] x závit	Výrobek č.	BJ
10	16 x 1/2"	13131601	10
10	16 x 3/4"	13131602	10
15	20 x 1/2"	13132001	10
15	20 x 3/4"	13132002	10
20	25 x 1/2"	13132501	10
20	25 x 3/4"	13132502	10
20	25 x 1"	13132503	10
25	32 x 3/4"	13133202	10
25	32 x 1"	13133203	10
32	40 x 1"	13134003	5
32	40 x 1 1/4"	13134004	5
40	50 x 1 1/2"	13135005	5
50	63 x 1 1/2"	13136305	5
50	63 x 2"	13136306	5
65	75 x 2 1/2"	13137507	1
65	75 x 3"	13137508	1
80	90 x 3"	13139008	1
80	90 x 4"	13139009	1
100	110 x 4"	131311009	1

Přírubový hrdlový kus

DN	Vnější průměr trubky-Ø [mm]	Přírubové připojení Přetlakový stupeň	Počet vrtaných děr	Výrobek č.	BJ
40	50	(DN 50), PN 10/16	4	13625050	1
50	63	(DN 50), PN 10/16	4	13626350	1
50	63	(DN 65), PN 10/16	4	13626365	1
65	75	(DN 65), PN 10/16	4	13627565	1
65	75	(DN 80), PN 10/16	8	13627580	1
80	90	(DN 80), PN 10/16	8	13629080	1
80	90	(DN 100), PN 10/16	8	136290100	1
100	110	(DN 100), PN 10/16	8	1362110100	1

Nástěnka – s úchytem na zed’ a odbočkou s vnitřním závitem

DN	Vnější průměr trubky-Ø [mm] x závit	Výrobek č.	BJ
15	20 x 1/2"	13612001	10
20	25 x 3/4"	13612502	10

Zátka

DN	Vnější průměr trubky-Ø [mm]	Výrobek č.	BJ
10	16	130716	10
15	20	130720	10
20	25	130725	10
25	32	130732	10
32	40	130740	5
40	50	130750	5
50	63	130763	5
65	75	130775	1
80	90	130790	1
100	110	1307110	1

Třmeny s navrtávkou – se dvěma upevňovacími šrouby

DN	Vnější průměr trubky-Ø [mm] x závit	Přetlakový stupeň	Výrobek č.	BJ
15	20 x 1/2"	PN 16	13212001	1
20	25 x 1/2"	PN 16	13212501	1
20	25 x 3/4"	PN 16	13212502	1
25	32 x 1/2"	PN 16	13213201	1
25	32 x 3/4"	PN 16	13213202	1
25	32 x 1"	PN 16	13213203	1
32	40 x 1/2"	PN 16	13214001	1
32	40 x 3/4"	PN 16	13214002	1
32	40 x 1"	PN 16	13214003	1
40	50 x 1/2"	PN 16	13215001	1
40	50 x 3/4"	PN 16	13215002	1
40	50 x 1"	PN 16	13215003	1

Třmeny s navrtávkou – se čtyřmi upevňovacími šrouby

DN	Vnější průměr trubky-Ø [mm] x závit	Přetlakový stupeň	Výrobek č.	BJ
50	63 x 1/2"	PN 16	13236301	1
50	63 x 3/4"	PN 16	13236302	1
50	63 x 1"	PN 16	13236303	1
50	63 x 1 1/4"	PN 16	13236304	1
50	63 x 1 1/2"	PN 10	13236305	1
65	75 x 1/2"	PN 16	13237501	1
65	75 x 3/4"	PN 16	13237502	1
65	75 x 1"	PN 16	13237503	1
65	75 x 1 1/4"	PN 16	13237504	1
65	75 x 1 1/2"	PN 10	13237505	1
65	75 x 2"	PN 10	13237506	1
80	90 x 1/2"	PN 16	13239001	1
80	90 x 3/4"	PN 16	13239002	1
80	90 x 1"	PN 16	13239003	1
80	90 x 1 1/4"	PN 16	13239004	1
80	90 x 1 1/2"	PN 10	13239005	1
80	90 x 2"	PN 10	13239006	1
100	110 x 1/2"	PN 16	132311001	1
100	110 x 3/4"	PN 16	132311002	1
100	110 x 1"	PN 16	132311003	1
100	110 x 1 1/4"	PN 16	132311004	1
100	110 x 1 1/2"	PN 10	132311005	1
100	110 x 2	PN 10	132311006	1
100	110 x 2 1/2"	PN 6	132311007	1
100	110 x 3"	PN 6	132311008	1

DVOJVSUVKA

Výrobek č.	Rozměr	Balení
70-02N0001	AA 1/2" x 3/4"	500
70-02N0002	AA 3/4" x 3/4"	450
70-03N0003	AA 1" x 1"	225

HRDLO REDUKOVANÉ S VNĚJŠÍM A VNITŘNÍM ZÁVITEM

Výrobek č.	Rozměr	Balení
70-02B0003*	AI 1" x 3/4"	400

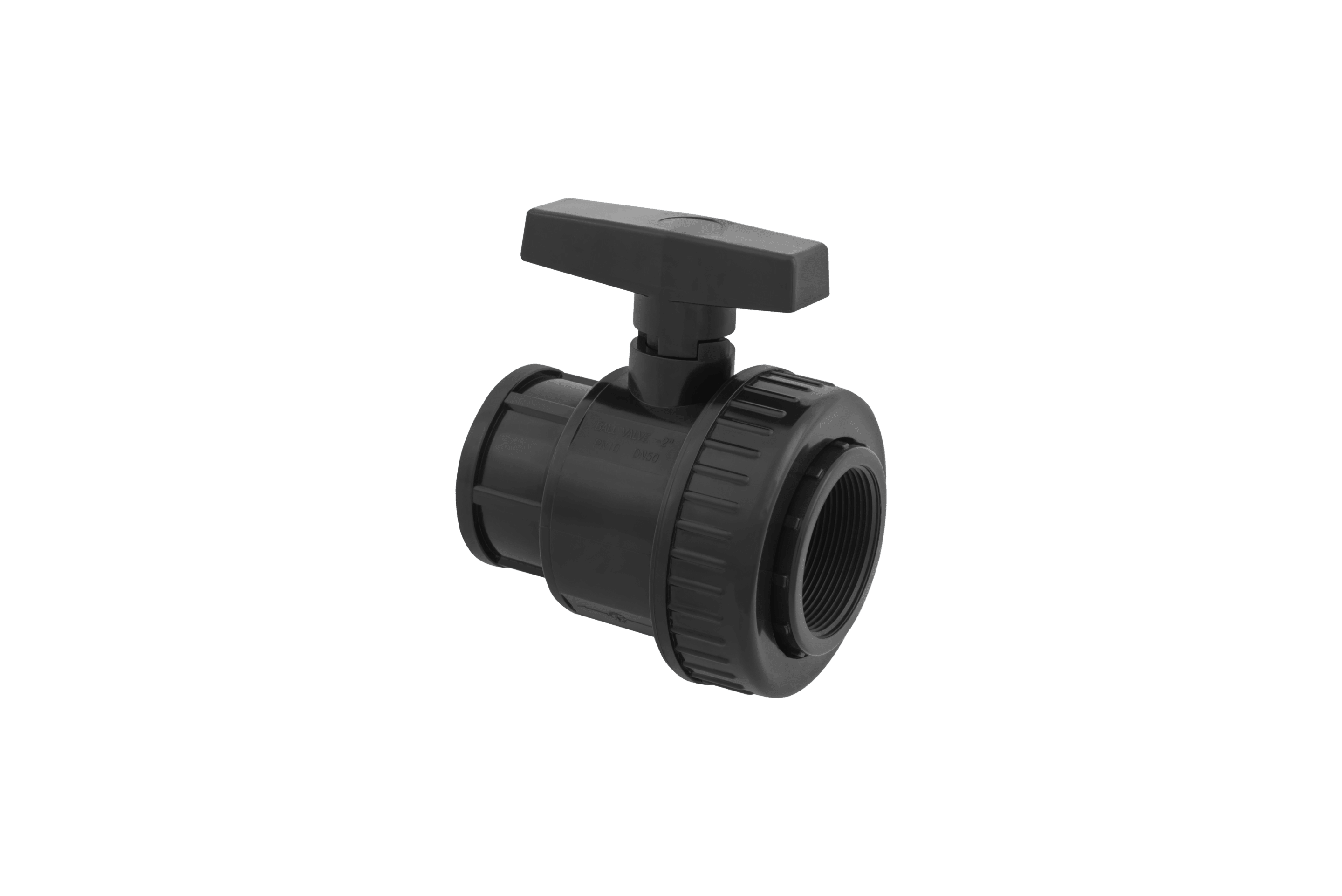

PVC-U KULOVÝ KOHOUT VNITŘNÍ/VNITŘNÍ ZÁVIT

Výrobek č.	Rozměr
VSI12F160	Kulový kohout I-I 3/8"
VSI12F200	Kulový kohout I-I 1/2"
VSI12F250	Kulový kohout I-I 3/4"
VSI12F320	Kulový kohout I-I 1"
VSI12F400	Kulový kohout I-I 1 1/4"
VSI12F500	Kulový kohout I-I 1 1/2"
VSI12F630	Kulový kohout I-I 2"
VSI12F750	Kulový kohout I-I 2 1/2"
VSI12F900	Kulový kohout I-I 3"
VSI12F910	Kulový kohout I-I 4"

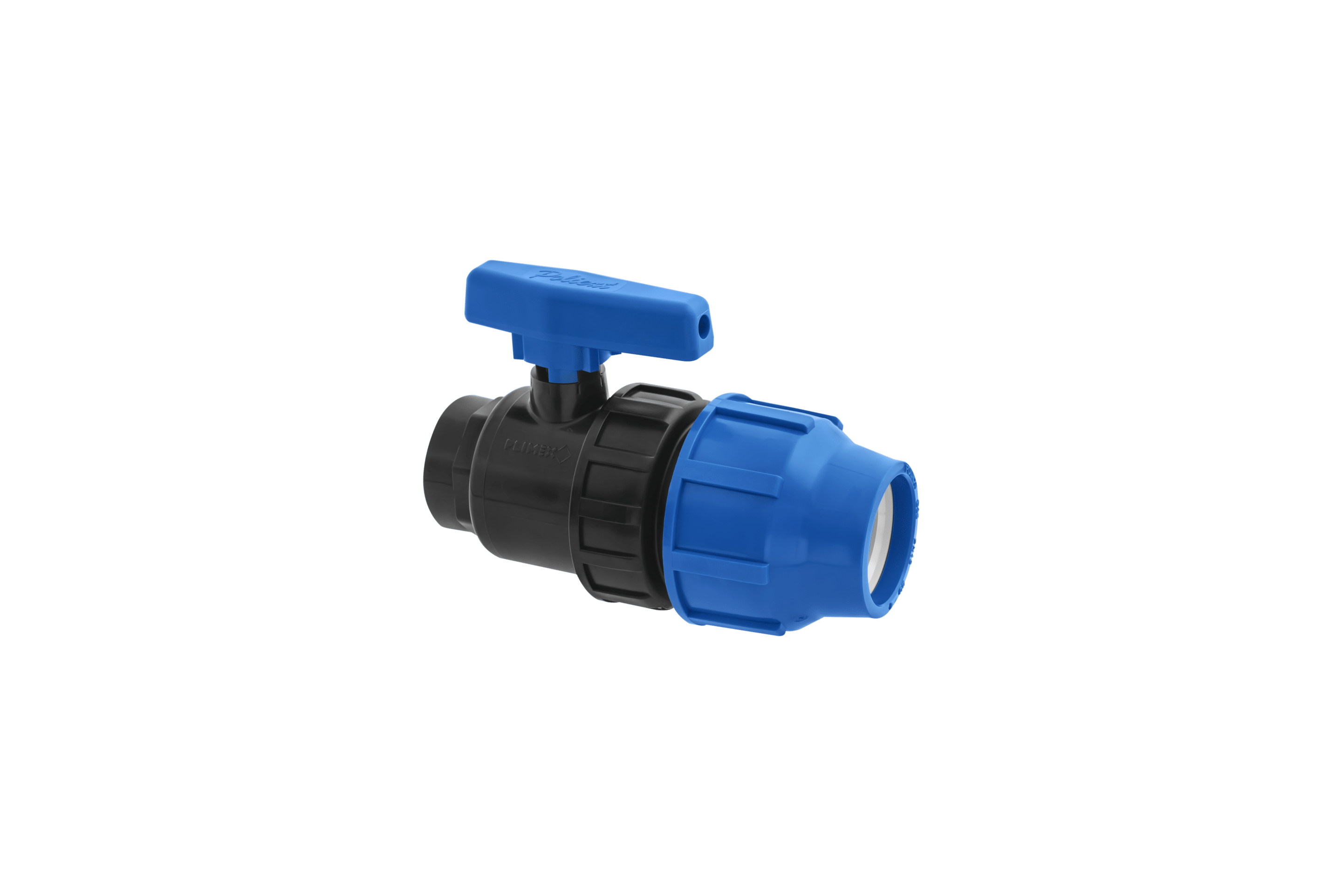

PVC-U KULOVÝ KOHOUT VNITŘNÍ ZÁVIT/SVĚRNÝ SPOJ

Výrobek č.	Rozměr
VSI16P200	Kulový kohout I-O 1/2" x 20
VSI16P250	Kulový kohout I-O 3/4" x 25
VSI16P320	Kulový kohout I-O 1" x 32
VSI16P400	Kulový kohout I-O 1 1/4" x 40
VSI16P500	Kulový kohout I-O 1 1/2" x 50
VSI16P630	Kulový kohout I-O 2" x 63

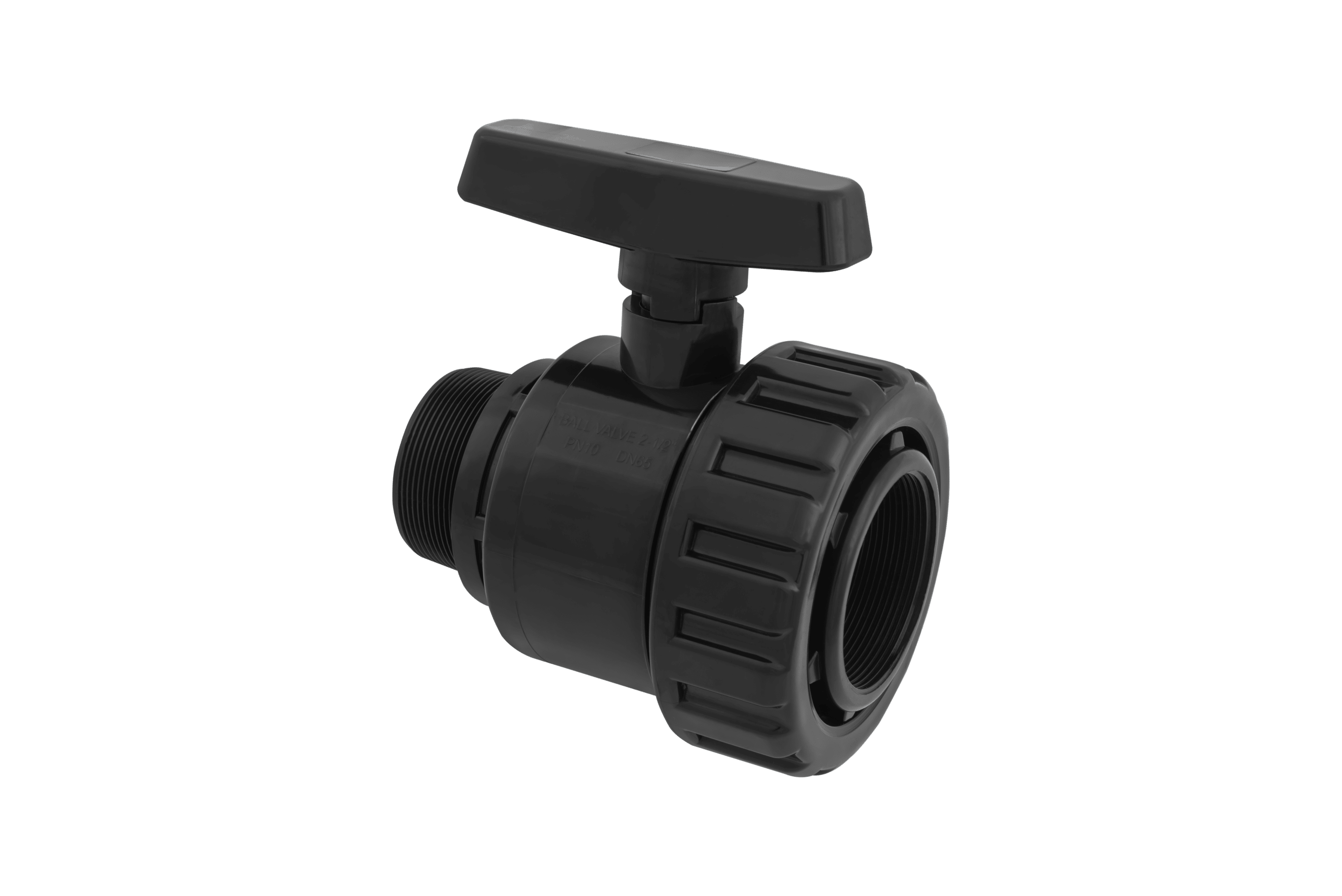

PVC-U KULOVÝ KOHOUT VNITŘNÍ/VNĚJŠÍ ZÁVIT

Výrobek č.	Rozměr
VSI13F160	Kulový kohout I-A 3/8"
VSI13F200	Kulový kohout I-A 1/2"
VSI13F250	Kulový kohout I-A 3/4"
VSI13F320	Kulový kohout I-A 1"
VSI13F400	Kulový kohout I-A 1 1/4"
VSI13F500	Kulový kohout I-A 1 1/2"
VSI13F630	Kulový kohout I-A 2"

PVC-U KULOVÝ KOHOUT SVĚRNÝ SPOJ/SVĚRNÝ SPOJ

Výrobek č.	Rozměr
VSI16G200	Kulový kohout O 20
VSI16G250	Kulový kohout O 25
VSI16G320	Kulový kohout O 32

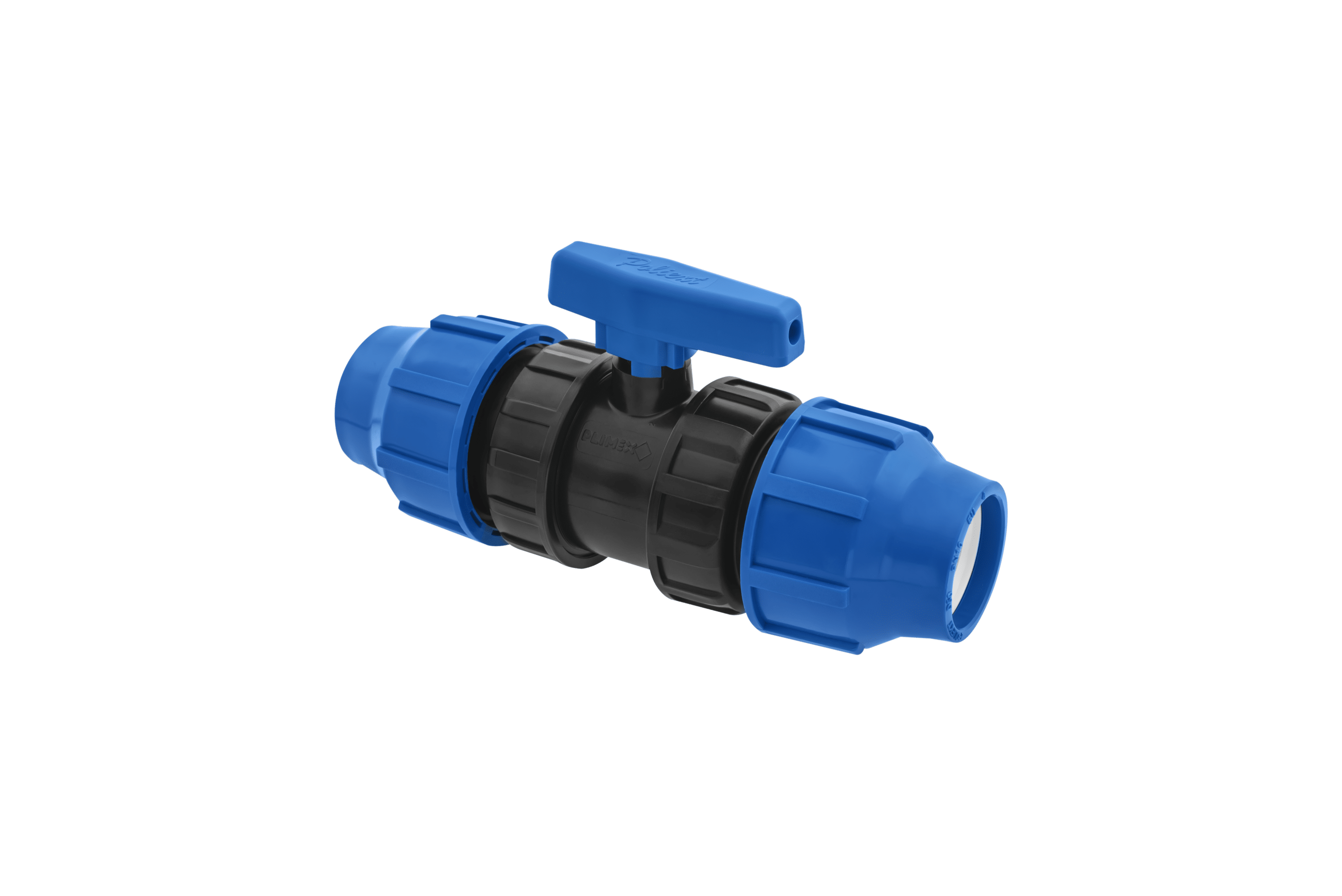

PE KULOVÝ KOHOUT SVĚRNÝ SPOJ/SVĚRNÝ SPOJ

Výrobek č.	Rozměr
141040	Kulový kohout O 40
141050	Kulový kohout O 50
141063	Kulový kohout O 63

Příslušenství

Kuželová matice

Rozměr [ mm ]	Výrobek č.	BJ
16	134316	1
20	134320	1
25	134325	1
32	134332	1
40	134340	1
50	134350	1
63	134363	1
75	134375	1
90	134390	1
110	1343110	1

O-kroužek

Rozměr [ mm ]	Výrobek č.	BJ
16	134716	1
20	134720	1
25	134725	1
32	134732	1
40	134740	1
50	134750	1
63	134763	1
75	134775	1
90	134790	1
110	1347110	1

Stahovací kroužek

Rozměr [ mm ]	Výrobek č.	BJ
16	137016	1
20	137020	1
25	137025	1
32	137032	1
40	137040	1
50	137050	1
63	137063	1
75	137075	1
90	137090	1
110	1370110	1

Svěrný kroužek

Rozměr [ mm ]	Výrobek č.	BJ
16	134416	1
20	134420	1
25	134425	1
32	134432	1
40	134440	1
50	134450	1
63	134463	1
75	134475	1
90	134490	1
110	1344110	1

Montážní řemen

Rozměr [ mm ]	Výrobek č.	BJ
25 – 63	13272563	1
25 – 110	132725110	1

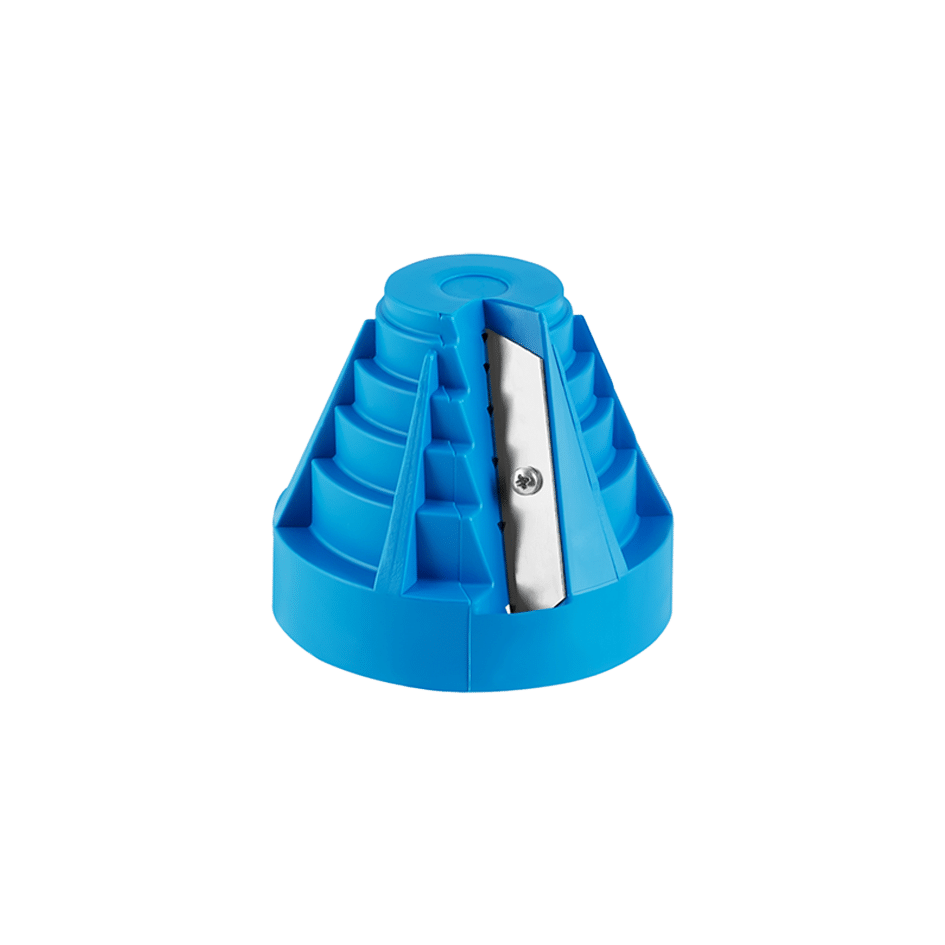

OŘEZÁVAČ KONCŮ TRUBEK

Rozměr [ mm ]	Výrobek č.	BJ
16 – 63	15063O0000	1

ZJISTIT VÍCE

Mediální knihovna
